Seat Altea XL 2013 Manual do proprietário (in Portuguese)

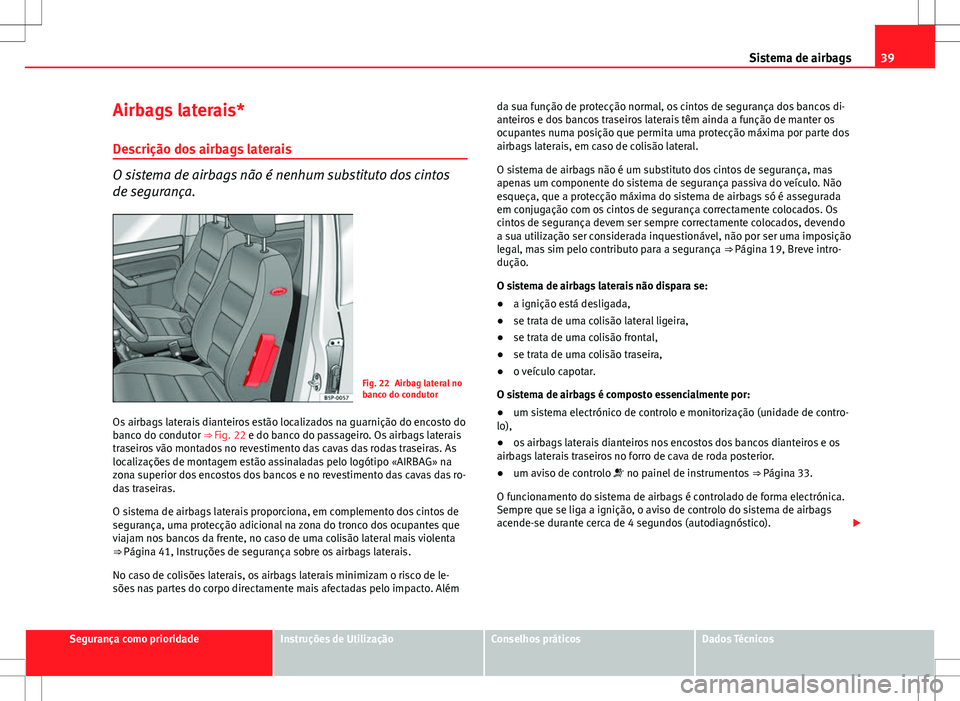

39
Sistema de airbags
Airbags laterais*
Descrição dos airbags laterais
O sistema de airbags não é nenhum substituto dos cintos
de segurança.
Fig. 22 Airbag lateral no
banco do condutor
Os airbags laterais dianteiros estão localizados na guarnição do encosto do
banco do condutor ⇒ Fig. 22 e do banco do passageiro. Os airbags laterais
traseiros vão montados no revestimento das cavas das rodas traseiras. As
localizações de montagem estão assinaladas pelo logótipo «AIRBAG» na
zona superior dos encostos dos bancos e no revestimento das cavas das ro-
das traseiras.
O sistema de airbags laterais proporciona, em complemento dos cintos de
segurança, uma protecção adicional na zona do tronco dos ocupantes que
viajam nos bancos da frente, no caso de uma colisão lateral mais violenta
⇒  Página 41, Instruções de segurança sobre os airbags laterais.
No caso de colisões laterais, os airbags laterais minimizam o risco de le-
sões nas partes do corpo directamente mais afectadas pelo impacto. Além da sua função de protecção normal, os cintos de segurança dos bancos di-
anteiros e dos bancos traseiros laterais têm ainda a função de manter os
ocupantes numa posição que permita uma protecção máxima por parte dos
airbags laterais, em caso de colisão lateral.
O sistema de airbags não é um substituto dos cintos de segurança, mas
apenas um componente do sistema de segurança passiva do veículo. Não
esqueça, que a protecção máxima do sistema de airbags só é assegurada
em conjugação com os cintos de segurança correctamente colocados. Os
cintos de segurança devem ser sempre correctamente colocados, devendo
a sua utilização ser considerada inquestionável, não por ser uma imposição
legal, mas sim pelo contributo para a segurança
⇒ Página 19, Breve intro-
dução.
O sistema de airbags laterais não dispara se:
● a ignição está desligada,
● se trata de uma colisão lateral ligeira,
● se trata de uma colisão frontal,
● se trata de uma colisão traseira,
● o veículo capotar.
O sistema de airbags é composto essencialmente por:
● um sistema electrónico de controlo e monitorização (unidade de contro-
lo),
● os airbags laterais dianteiros nos encostos dos bancos dianteiros e os
airbags laterais traseiros no forro de cava de roda posterior.
● um aviso de controlo  no painel de instrumentos ⇒ Página 33.
O funcionamento do sistema de airbags é controlado de forma electrónica.
Sempre que se liga a ignição, o aviso de controlo do sistema de airbags
acende-se durante cerca de 4 segundos (autodiagnóstico). 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

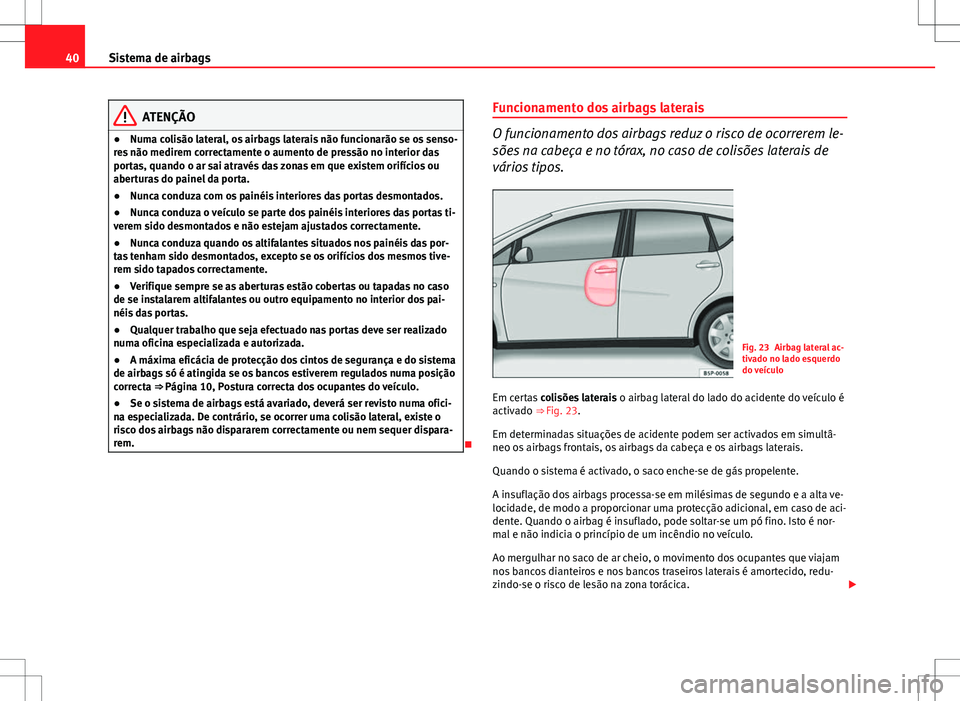

40Sistema de airbags
ATENÇÃO
● Numa colisão lateral, os airbags laterais não funcionarão se os senso-
res não medirem correctamente o aumento de pressão no interior das
portas, quando o ar sai através das zonas em que existem orifícios ou
aberturas do painel da porta.
● Nunca conduza com os painéis interiores das portas desmontados.
● Nunca conduza o veículo se parte dos painéis interiores das portas ti-
verem sido desmontados e não estejam ajustados correctamente.
● Nunca conduza quando os altifalantes situados nos painéis das por-
tas tenham sido desmontados, excepto se os orifícios dos mesmos tive-
rem sido tapados correctamente.
● Verifique sempre se as aberturas estão cobertas ou tapadas no caso
de se instalarem altifalantes ou outro equipamento no interior dos pai-
néis das portas.
● Qualquer trabalho que seja efectuado nas portas deve ser realizado
numa oficina especializada e autorizada.
● A máxima eficácia de protecção dos cintos de segurança e do sistema
de airbags só é atingida se os bancos estiverem regulados numa posição
correcta ⇒ Página 10, Postura correcta dos ocupantes do veículo.
● Se o sistema de airbags está avariado, deverá ser revisto numa ofici-
na especializada. De contrário, se ocorrer uma colisão lateral, existe o
risco dos airbags não dispararem correctamente ou nem sequer dispara-
rem.
 Funcionamento dos airbags laterais
O funcionamento dos airbags reduz o risco de ocorrerem le-
sões na cabeça e no tórax, no caso de colisões laterais de
vários tipos.
Fig. 23 Airbag lateral ac-
tivado no lado esquerdo
do veículo
Em certas colisões laterais o airbag lateral do lado do acidente do veículo é
activado ⇒ Fig. 23.
Em determinadas situações de acidente podem ser activados em simultâ-
neo os airbags frontais, os airbags da cabeça e os airbags laterais.
Quando o sistema é activado, o saco enche-se de gás propelente.
A insuflação dos airbags processa-se em milésimas de segundo e a alta ve-
locidade, de modo a proporcionar uma protecção adicional, em caso de aci-
dente. Quando o airbag é insuflado, pode soltar-se um pó fino. Isto é nor-
mal e não indicia o princípio de um incêndio no veículo.
Ao mergulhar no saco de ar cheio, o movimento dos ocupantes que viajam
nos bancos dianteiros e nos bancos traseiros laterais é amortecido, redu-
zindo-se o risco de lesão na zona torácica. 

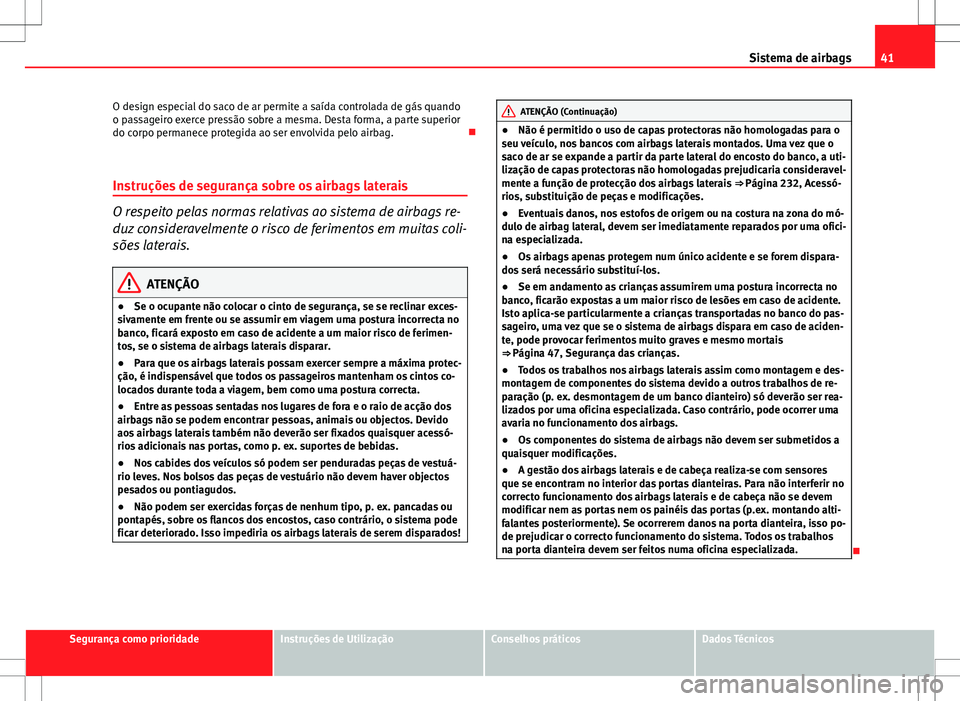

41
Sistema de airbags
O design especial do saco de ar permite a saída controlada de gás quando
o passageiro exerce pressão sobre a mesma. Desta forma, a parte superior
do corpo permanece protegida ao ser envolvida pelo airbag. 
Instruções de segurança sobre os airbags laterais
O respeito pelas normas relativas ao sistema de airbags re-
duz consideravelmente o risco de ferimentos em muitas coli-
sões laterais.
ATENÇÃO
● Se o ocupante não colocar o cinto de segurança, se se reclinar exces-
sivamente em frente ou se assumir em viagem uma postura incorrecta no
banco, ficará exposto em caso de acidente a um maior risco de ferimen-
tos, se o sistema de airbags laterais disparar.
● Para que os airbags laterais possam exercer sempre a máxima protec-
ção, é indispensável que todos os passageiros mantenham os cintos co-
locados durante toda a viagem, bem como uma postura correcta.
● Entre as pessoas sentadas nos lugares de fora e o raio de acção dos
airbags não se podem encontrar pessoas, animais ou objectos. Devido
aos airbags laterais também não deverão ser fixados quaisquer acessó-
rios adicionais nas portas, como p. ex. suportes de bebidas.
● Nos cabides dos veículos só podem ser penduradas peças de vestuá-
rio leves. Nos bolsos das peças de vestuário não devem haver objectos
pesados ou pontiagudos.
● Não podem ser exercidas forças de nenhum tipo, p. ex. pancadas ou
pontapés, sobre os flancos dos encostos, caso contrário, o sistema pode
ficar deteriorado. Isso impediria os airbags laterais de serem disparados!
ATENÇÃO (Continuação)
● Não é permitido o uso de capas protectoras não homologadas para o
seu veículo, nos bancos com airbags laterais montados. Uma vez que o
saco de ar se expande a partir da parte lateral do encosto do banco, a uti-
lização de capas protectoras não homologadas prejudicaria consideravel-
mente a função de protecção dos airbags laterais ⇒ Página 232, Acessó-
rios, substituição de peças e modificações.
● Eventuais danos, nos estofos de origem ou na costura na zona do mó-
dulo de airbag lateral, devem ser imediatamente reparados por uma ofici-
na especializada.
● Os airbags apenas protegem num único acidente e se forem dispara-
dos será necessário substituí-los.
● Se em andamento as crianças assumirem uma postura incorrecta no
banco, ficarão expostas a um maior risco de lesões em caso de acidente.
Isto aplica-se particularmente a crianças transportadas no banco do pas-
sageiro, uma vez que se o sistema de airbags dispara em caso de aciden-
te, pode provocar ferimentos muito graves e mesmo mortais
⇒ Página 47, Segurança das crianças.
● Todos os trabalhos nos airbags laterais assim como montagem e des-
montagem de componentes do sistema devido a outros trabalhos de re-
paração (p. ex. desmontagem de um banco dianteiro) só deverão ser rea-
lizados por uma oficina especializada. Caso contrário, pode ocorrer uma
avaria no funcionamento dos airbags.
● Os componentes do sistema de airbags não devem ser submetidos a
quaisquer modificações.
● A gestão dos airbags laterais e de cabeça realiza-se com sensores
que se encontram no interior das portas dianteiras. Para não interferir no
correcto funcionamento dos airbags laterais e de cabeça não se devem
modificar nem as portas nem os painéis das portas (p.ex. montando alti-
falantes posteriormente). Se ocorrerem danos na porta dianteira, isso po-
de prejudicar o correcto funcionamento do sistema. Todos os trabalhos
na porta dianteira devem ser feitos numa oficina especializada.

Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

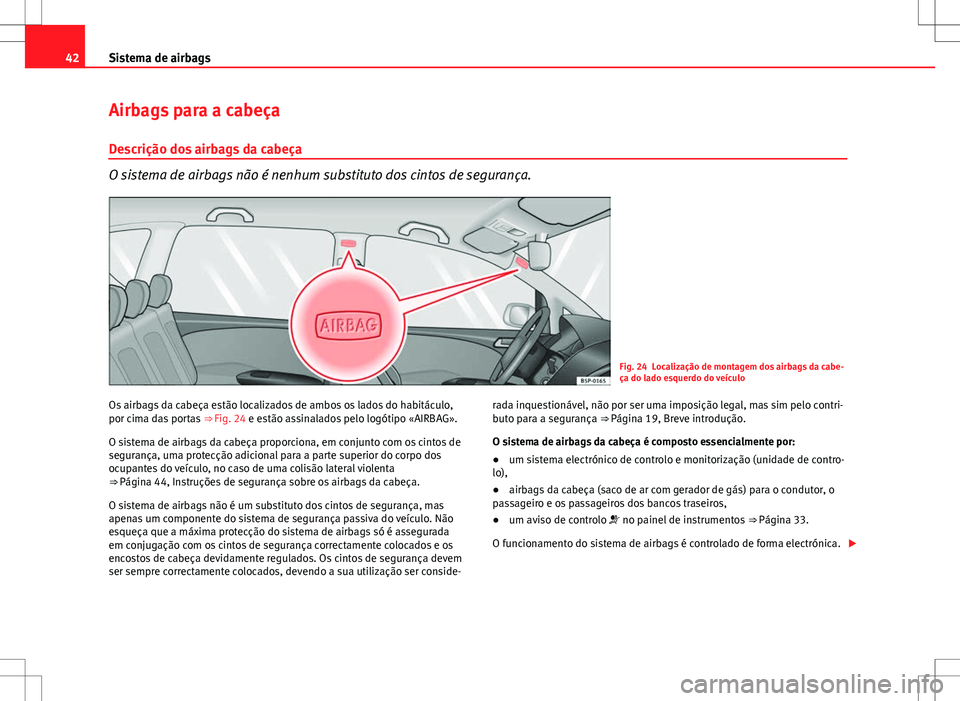

42Sistema de airbags
Airbags para a cabeça
Descrição dos airbags da cabeça
O sistema de airbags não é nenhum substituto dos cintos de segurança.
Fig. 24 Localização de montagem dos airbags da cabe-
ça do lado esquerdo do veículo
Os airbags da cabeça estão localizados de ambos os lados do habitáculo,
por cima das portas ⇒ Fig. 24 e estão assinalados pelo logótipo «AIRBAG».
O sistema de airbags da cabeça proporciona, em conjunto com os cintos de
segurança, uma protecção adicional para a parte superior do corpo dos
ocupantes do veículo, no caso de uma colisão lateral violenta
⇒ Página 44, Instruções de segurança sobre os airbags da cabeça.
O sistema de airbags não é um substituto dos cintos de segurança, mas
apenas um componente do sistema de segurança passiva do veículo. Não
esqueça que a máxima protecção do sistema de airbags só é assegurada
em conjugação com os cintos de segurança correctamente colocados e os
encostos de cabeça devidamente regulados. Os cintos de segurança devem
ser sempre correctamente colocados, devendo a sua utilização ser conside- rada inquestionável, não por ser uma imposição legal, mas sim pelo contri-
buto para a segurança ⇒ Página 19, Breve introdução.
O sistema de airbags da cabeça é composto essencialmente por:
●
um sistema electrónico de controlo e monitorização (unidade de contro-
lo),
● airbags da cabeça (saco de ar com gerador de gás) para o condutor, o
passageiro e os passageiros dos bancos traseiros,
● um aviso de controlo  no painel de instrumentos ⇒ Página 33.
O funcionamento do sistema de airbags é controlado de forma electrónica. 

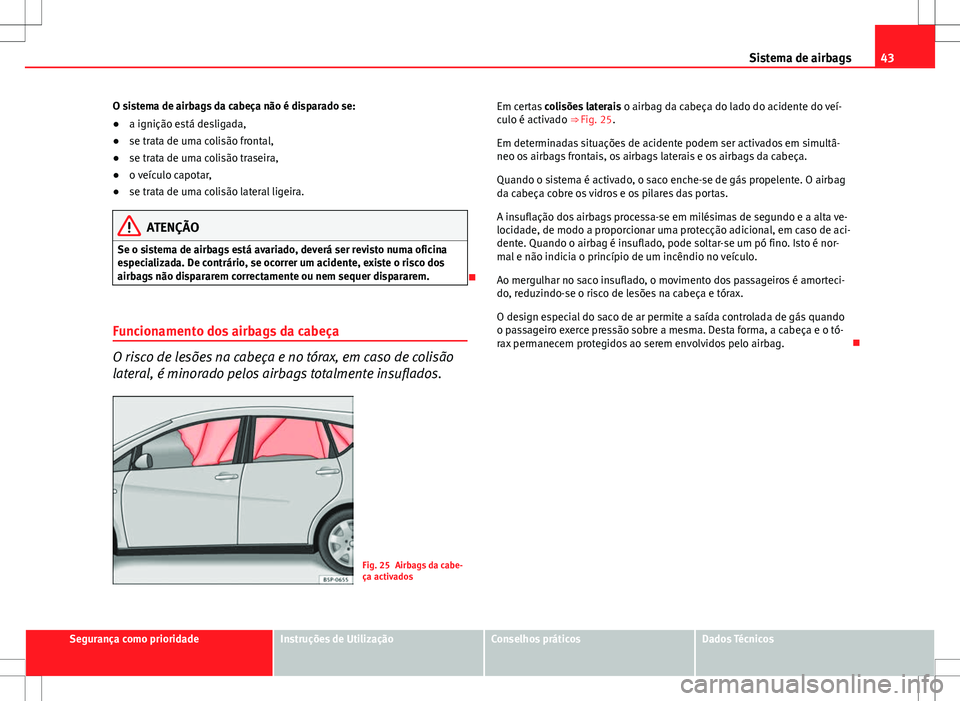

43
Sistema de airbags
O sistema de airbags da cabeça não é disparado se:
● a ignição está desligada,
● se trata de uma colisão frontal,
● se trata de uma colisão traseira,
● o veículo capotar,
● se trata de uma colisão lateral ligeira.
ATENÇÃO
Se o sistema de airbags está avariado, deverá ser revisto numa oficina
especializada. De contrário, se ocorrer um acidente, existe o risco dos
airbags não dispararem correctamente ou nem sequer dispararem.

Funcionamento dos airbags da cabeça
O risco de lesões na cabeça e no tórax, em caso de colisão
lateral, é minorado pelos airbags totalmente insuflados.
Fig. 25 Airbags da cabe-
ça activados Em certas
colisões laterais o airbag da cabeça do lado do acidente do veí-
culo é activado ⇒ Fig. 25.
Em determinadas situações de acidente podem ser activados em simultâ-
neo os airbags frontais, os airbags laterais e os airbags da cabeça.
Quando o sistema é activado, o saco enche-se de gás propelente. O airbag
da cabeça cobre os vidros e os pilares das portas.
A insuflação dos airbags processa-se em milésimas de segundo e a alta ve-
locidade, de modo a proporcionar uma protecção adicional, em caso de aci-
dente. Quando o airbag é insuflado, pode soltar-se um pó fino. Isto é nor-
mal e não indicia o princípio de um incêndio no veículo.
Ao mergulhar no saco insuflado, o movimento dos passageiros é amorteci-
do, reduzindo-se o risco de lesões na cabeça e tórax.
O design especial do saco de ar permite a saída controlada de gás quando
o passageiro exerce pressão sobre a mesma. Desta forma, a cabeça e o tó-
rax permanecem protegidos ao serem envolvidos pelo airbag. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

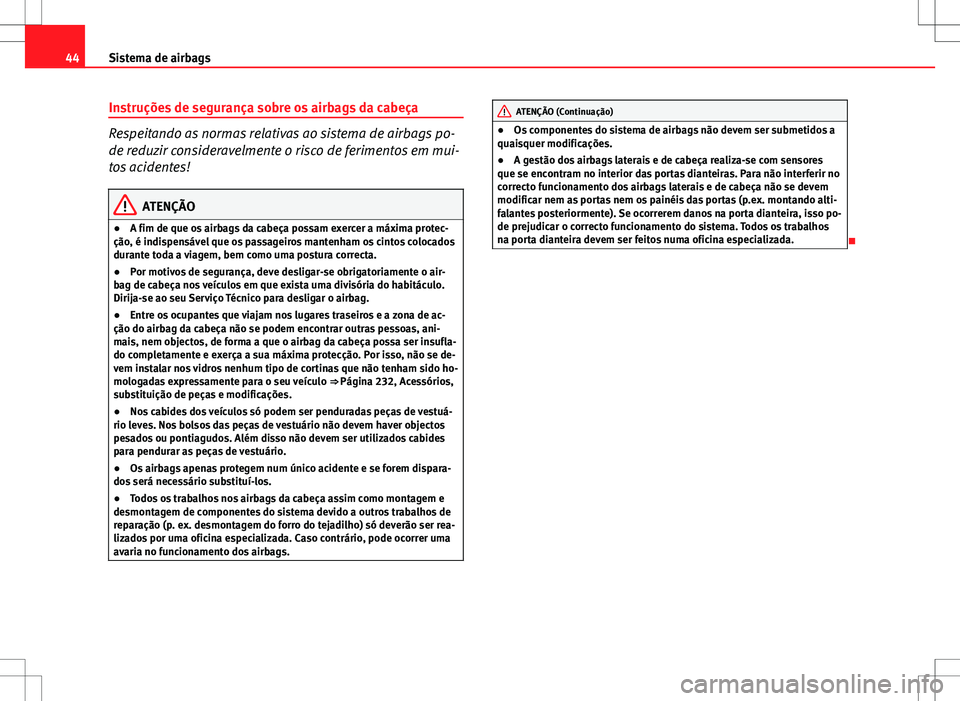

44Sistema de airbags
Instruções de segurança sobre os airbags da cabeça
Respeitando as normas relativas ao sistema de airbags po-
de reduzir consideravelmente o risco de ferimentos em mui-
tos acidentes!
ATENÇÃO
● A fim de que os airbags da cabeça possam exercer a máxima protec-
ção, é indispensável que os passageiros mantenham os cintos colocados
durante toda a viagem, bem como uma postura correcta.
● Por motivos de segurança, deve desligar-se obrigatoriamente o air-
bag de cabeça nos veículos em que exista uma divisória do habitáculo.
Dirija-se ao seu Serviço Técnico para desligar o airbag.
● Entre os ocupantes que viajam nos lugares traseiros e a zona de ac-
ção do airbag da cabeça não se podem encontrar outras pessoas, ani-
mais, nem objectos, de forma a que o airbag da cabeça possa ser insufla-
do completamente e exerça a sua máxima protecção. Por isso, não se de-
vem instalar nos vidros nenhum tipo de cortinas que não tenham sido ho-
mologadas expressamente para o seu veículo ⇒ Página 232, Acessórios,
substituição de peças e modificações.
● Nos cabides dos veículos só podem ser penduradas peças de vestuá-
rio leves. Nos bolsos das peças de vestuário não devem haver objectos
pesados ou pontiagudos. Além disso não devem ser utilizados cabides
para pendurar as peças de vestuário.
● Os airbags apenas protegem num único acidente e se forem dispara-
dos será necessário substituí-los.
● Todos os trabalhos nos airbags da cabeça assim como montagem e
desmontagem de componentes do sistema devido a outros trabalhos de
reparação (p. ex. desmontagem do forro do tejadilho) só deverão ser rea-
lizados por uma oficina especializada. Caso contrário, pode ocorrer uma
avaria no funcionamento dos airbags.
ATENÇÃO (Continuação)
● Os componentes do sistema de airbags não devem ser submetidos a
quaisquer modificações.
● A gestão dos airbags laterais e de cabeça realiza-se com sensores
que se encontram no interior das portas dianteiras. Para não interferir no
correcto funcionamento dos airbags laterais e de cabeça não se devem
modificar nem as portas nem os painéis das portas (p.ex. montando alti-
falantes posteriormente). Se ocorrerem danos na porta dianteira, isso po-
de prejudicar o correcto funcionamento do sistema. Todos os trabalhos
na porta dianteira devem ser feitos numa oficina especializada.


45
Sistema de airbags

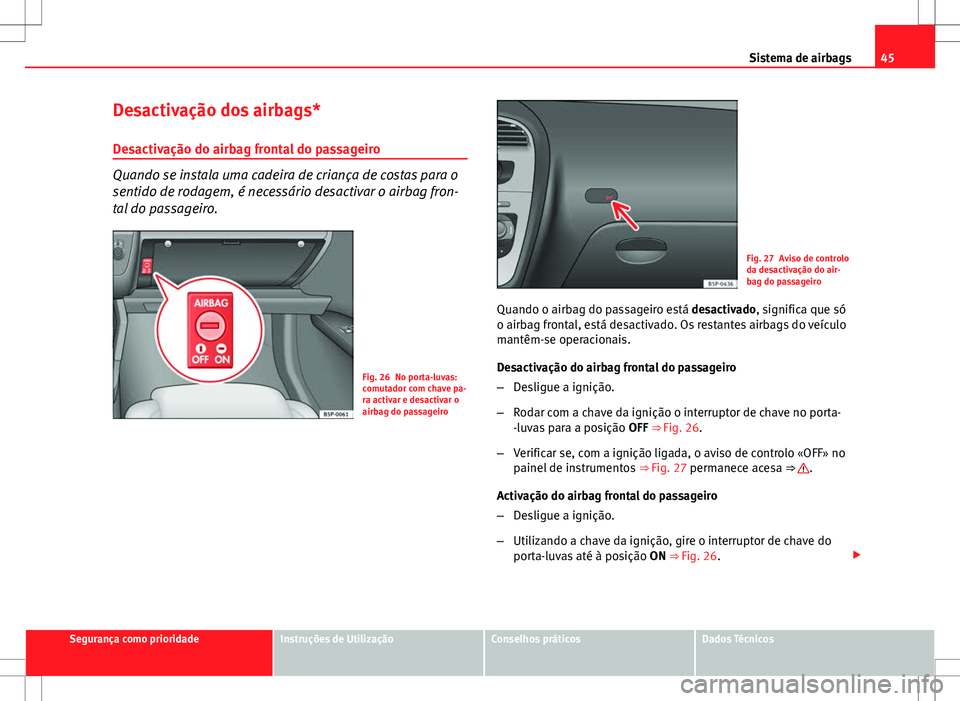

Desactivação dos airbags* Desactivação do airbag frontal do passageiro
Quando se instala uma cadeira de criança de costas para o
sentido de rodagem, é necessário desactivar o airbag fron-
tal do passageiro.
Fig. 26 No porta-luvas:
comutador com chave pa-
ra activar e desactivar o
airbag do passageiro
Fig. 27 Aviso de controlo
da desactivação do air-
bag do passageiro
Quando o airbag do passageiro está desactivado, significa que só
o airbag frontal, está desactivado. Os restantes airbags do veículo
mantêm-se operacionais.
Desactivação do airbag frontal do passageiro
– Desligue a ignição.
– Rodar com a chave da ignição o interruptor de chave no porta-
-luvas para a posição OFF ⇒ Fig. 26.
– Verificar se, com a ignição ligada, o aviso de controlo «OFF» no
painel de instrumentos ⇒ Fig. 27 permanece acesa ⇒ 
.
Activação do airbag frontal do passageiro
– Desligue a ignição.
– Utilizando a chave da ignição, gire o interruptor de chave do
porta-luvas até à posição ON ⇒ Fig. 26. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

46Sistema de airbags
–Verificar se, com a ignição ligada, o aviso de controlo do painel
de instrumentos ⇒ Fig. 27 não se acende ⇒ 
.
ATENÇÃO
● Cabe ao condutor a responsabilidade pela correcta posição do inter-
ruptor de chave.
● O airbag frontal do passageiro só deve ser desactivado se, em casos
excepcionais, for necessário utilizar no banco do passageiro uma cadeira
de criança que é instalada de costas para o sentido de rodagem.
⇒ Página 47, Segurança das crianças.
● Nunca fixar uma cadeira de criança no banco do passageiro, de forma
a que a criança viaje de costas para o sentido de rodagem se o airbag
frontal estiver activado – perigo de morte! No entanto, se em casos ex-
cepcionais, for necessário transportar uma criança no banco do passagei-
ro de costas para o sentido de rodagem, é necessário desactivar o airbag
frontal do passageiro.
● Proceder à reactivação do airbag frontal do passageiro assim que a
cadeira de criança deixar de ser utilizada no banco do passageiro.
● Desactivar o airbag frontal do passageiro apenas com a ignição desli-
gada, caso contrário poderia surgir alguma avaria no controlo do airbag,
o que pode fazer com que, em caso de acidente, o airbag frontal não seja
disparado de forma correcta ou nem sequer seja disparado.
ATENÇÃO (Continuação)
● Se, com o airbag frontal do passageiro desactivado, o aviso de con-
trolo do painel não ficar permanentemente aceso, poderá registar-se uma
deficiência no sistema de airbag:
–O sistema de airbag deverá ser inspeccionado sem demora numa
oficina especializada.
– Não utilize uma cadeira de criança no banco do passageiro! O air-
bag frontal do passageiro poderia disparar em caso de acidente, mes-
mo estando avariado, e assim provocar lesões graves ou até mortais
na criança.
– Em caso de acidente, não é possível prever se os airbags do passa-
geiro disparam ou não. O condutor deve chamar a atenção dos passa-
geiros para este facto.
● Ao accionar a chave de activação/desactivação do airbag frontal do
passageiro, activa-se/desactiva-se unicamente o airbag frontal do passa-
geiro. O airbag lateral e de cabeça do lado do passageiro permanecem
sempre activados.


47

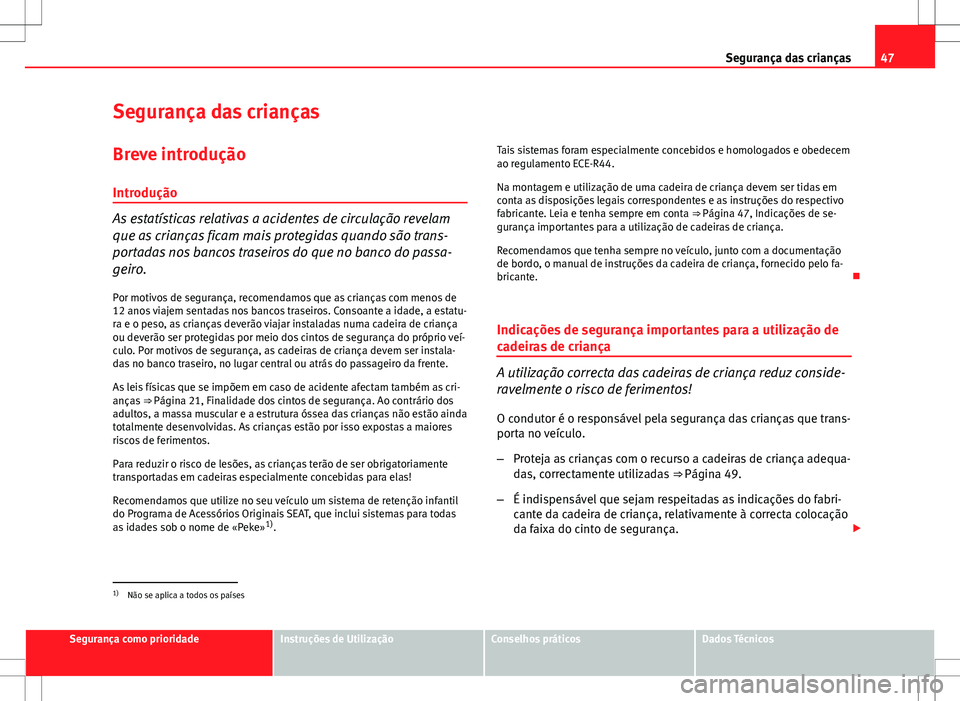

Segurança das crianças
Segurança das crianças Breve introdução
Introdução
As estatísticas relativas a acidentes de circulação revelam
que as crianças ficam mais protegidas quando são trans-
portadas nos bancos traseiros do que no banco do passa-
geiro.
Por motivos de segurança, recomendamos que as crianças com menos de
12 anos viajem sentadas nos bancos traseiros. Consoante a idade, a estatu-
ra e o peso, as crianças deverão viajar instaladas numa cadeira de criança
ou deverão ser protegidas por meio dos cintos de segurança do próprio veí-
culo. Por motivos de segurança, as cadeiras de criança devem ser instala-
das no banco traseiro, no lugar central ou atrás do passageiro da frente.
As leis físicas que se impõem em caso de acidente afectam também as cri-
anças ⇒ Página 21, Finalidade dos cintos de segurança. Ao contrário dos
adultos, a massa muscular e a estrutura óssea das crianças não estão ainda
totalmente desenvolvidas. As crianças estão por isso expostas a maiores
riscos de ferimentos.
Para reduzir o risco de lesões, as crianças terão de ser obrigatoriamente
transportadas em cadeiras especialmente concebidas para elas!
Recomendamos que utilize no seu veículo um sistema de retenção infantil
do Programa de Acessórios Originais SEAT, que inclui sistemas para todas
as idades sob o nome de «Peke» 1)
. Tais sistemas foram especialmente concebidos e homologados e obedecem
ao regulamento ECE-R44.
Na montagem e utilização de uma cadeira de criança devem ser tidas em
conta as disposições legais correspondentes e as instruções do respectivo
fabricante. Leia e tenha sempre em conta ⇒ 
Página 47, Indicações de se-
gurança importantes para a utilização de cadeiras de criança.
Recomendamos que tenha sempre no veículo, junto com a documentação
de bordo, o manual de instruções da cadeira de criança, fornecido pelo fa-
bricante. 
Indicações de segurança importantes para a utilização de
cadeiras de criança
A utilização correcta das cadeiras de criança reduz conside-
ravelmente o risco de ferimentos!
O condutor é o responsável pela segurança das crianças que trans-
porta no veículo.
– Proteja as crianças com o recurso a cadeiras de criança adequa-
das, correctamente utilizadas ⇒ Página 49.
– É indispensável que sejam respeitadas as indicações do fabri-
cante da cadeira de criança, relativamente à correcta colocação
da faixa do cinto de segurança. 
1)
Não se aplica a todos os países
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

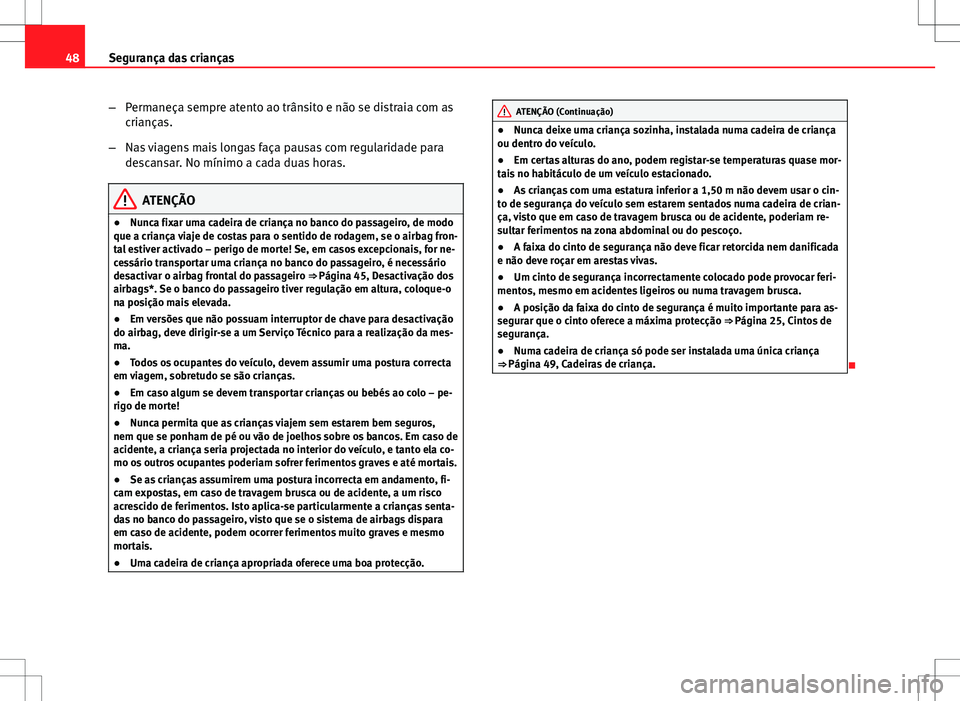

48Segurança das crianças
–Permaneça sempre atento ao trânsito e não se distraia com as
crianças.
– Nas viagens mais longas faça pausas com regularidade para
descansar. No mínimo a cada duas horas.
ATENÇÃO
● Nunca fixar uma cadeira de criança no banco do passageiro, de modo
que a criança viaje de costas para o sentido de rodagem, se o airbag fron-
tal estiver activado – perigo de morte! Se, em casos excepcionais, for ne-
cessário transportar uma criança no banco do passageiro, é necessário
desactivar o airbag frontal do passageiro ⇒ Página 45, Desactivação dos
airbags*. Se o banco do passageiro tiver regulação em altura, coloque-o
na posição mais elevada.
● Em versões que não possuam interruptor de chave para desactivação
do airbag, deve dirigir-se a um Serviço Técnico para a realização da mes-
ma.
● Todos os ocupantes do veículo, devem assumir uma postura correcta
em viagem, sobretudo se são crianças.
● Em caso algum se devem transportar crianças ou bebés ao colo – pe-
rigo de morte!
● Nunca permita que as crianças viajem sem estarem bem seguros,
nem que se ponham de pé ou vão de joelhos sobre os bancos. Em caso de
acidente, a criança seria projectada no interior do veículo, e tanto ela co-
mo os outros ocupantes poderiam sofrer ferimentos graves e até mortais.
● Se as crianças assumirem uma postura incorrecta em andamento, fi-
cam expostas, em caso de travagem brusca ou de acidente, a um risco
acrescido de ferimentos. Isto aplica-se particularmente a crianças senta-
das no banco do passageiro, visto que se o sistema de airbags dispara
em caso de acidente, podem ocorrer ferimentos muito graves e mesmo
mortais.
● Uma cadeira de criança apropriada oferece uma boa protecção.
ATENÇÃO (Continuação)
● Nunca deixe uma criança sozinha, instalada numa cadeira de criança
ou dentro do veículo.
● Em certas alturas do ano, podem registar-se temperaturas quase mor-
tais no habitáculo de um veículo estacionado.
● As crianças com uma estatura inferior a 1,50 m não devem usar o cin-
to de segurança do veículo sem estarem sentados numa cadeira de crian-
ça, visto que em caso de travagem brusca ou de acidente, poderiam re-
sultar ferimentos na zona abdominal ou do pescoço.
● A faixa do cinto de segurança não deve ficar retorcida nem danificada
e não deve roçar em arestas vivas.
● Um cinto de segurança incorrectamente colocado pode provocar feri-
mentos, mesmo em acidentes ligeiros ou numa travagem brusca.
● A posição da faixa do cinto de segurança é muito importante para as-
segurar que o cinto oferece a máxima protecção ⇒ Página 25, Cintos de
segurança.
● Numa cadeira de criança só pode ser instalada uma única criança
⇒ Página 49, Cadeiras de criança.

